Kétsoros bütykös görgők

Kategóriák

Kétsoros bütykös görgők

Mindkét oldalon porvédő sapkával
Érintkező tömítésekkel mindkét oldalon

Tervezési változatok
Ketrec
Megértés
Belső engedély

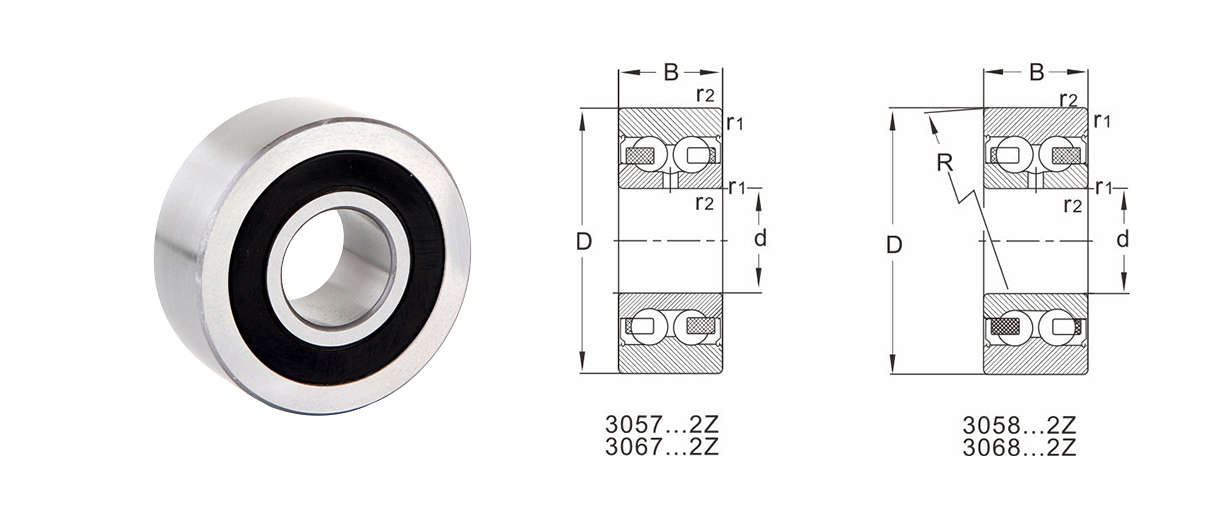

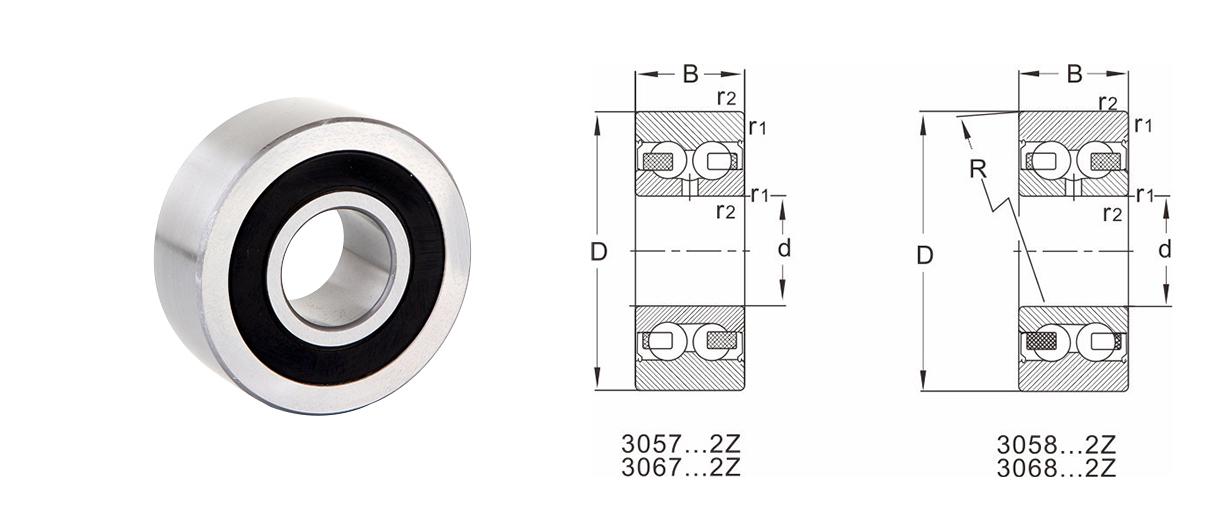

A DHK kétsoros szögletes érintkező golyós görgőnek két fajtája van, az egyik egyenes átmérőjű 3057... És 3067... sorozat, a másik az ívfelület külső átmérője 3058... És 3068... Sorozat, 3057... És 3058... A sorozat belső kialakítása megegyezik a 32... sorozatú kétsoros szögérintkezős golyóscsapágyakkal; 3067... És 3068... A sorozat belső kialakítása megegyezik a 33... sorozatú kétsoros szögérintkezős golyóscsapágyakkal.

A DHK kétsoros szögletes érintkező golyóscsapágygörgő érintkezési szöge 25°, a körív felületének külső átmérőjű görgőjének sugara pedig R=400 mm.

A legtöbb ilyen csapágy mindkét oldalon porálló burkolat (2z utótag) és mindkét oldalon érintkező tömítőgyűrű (utótag.2RSR).
A DHK kétsoros szögletes érintkező golyós görgő műanyag kalitkából készül.

A DHK kétsoros szögletes érintkező golyós görgő szokásos tűréshatárt használ, a görgő körfelületének külső átmérője esetén a tűrés a szabványos érték kétszerese.

Tűrések a DHK kétsoros szögérintkezős golyóscsapágyakhoz (kivéve a kúpgörgős csapágyakat)

Minden méret (mm-ben):

Tűrések (um):

Belső gyűrű

PN/(normál)

Névleges Furat átmérője		Eltérés dmp	Vdp változat Sorozat			Variáció Vdmp	Kúpos furat 1:12 Eltérés/ Variáció
>	<=	△dmp	7.8.9	0.1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0-10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0-15	19	19	11	11	30 0	30 0	19
80 120		0-20	25	25	15	15	35 0	35 0	25
120 180		0-25	31	31	19	19	40 0	40 0	31
180 250		0-30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0-40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0-50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0-100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0-160
1600 2000		0-200

Belső gyűrű

PN/(normál)

Névleges Külső átmérő		Eltérés	Vdp változat Sorozat			Tömített csapágy	Variáció	Sugárirányú kifut
>	<=	△Dmp	7.8.9	0.1	2.3.4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0-15	19	19	11	26	11	35
120 150		0-18	23	23	14	30	14	40
150 180		0-25	31	31	19	38	19	45
180 250		0–30	38	38	23		23	50
250 315		0-35	44	44	26		26	60
315 400		0-40	50	50	30		30	70
400 500		0-45	56	56	34		34	80
500 630		0-50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0-100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0-160						190
1600 2000		0-200						220
2000 2500		0 -250						250

DHK kétsoros szögletes golyóscsapágyas görgő közös hézaggal (CN)

A DHK kérésre más görgőcsoportokat is tud biztosítani.

DHK kétsoros szögérintkezős golyóscsapágyak tengelyirányú belső hézagcsoportjai

Furat átmérő (mm)		C2(um)	CN(um)	C3(um)		C4 (um)
＞	<=
-- 10		1 11	5 21	12 28		25 45
10 18		1 12	6 23	13 31		27 47
18 24		2 14	7 25	16 34		28 47
24 30		2 15	8 27	18 37		30 50
30 40		2 16	9 29	21 40		33 54
40 50		2 18	11 33	23 44		36 58
50 65		3 22	13 36	26 48		40 63
65 80		3 24	15 40	30 54		46 71
80 100		3 26	18 48	35 63		55 83
100 120		4 30	22 53	42 73		65 96
120 140		4 34	25 59		48 82	74 108

Modell		Méretek						Sebességértékek [rpm]	Névleges teher				Maximális megengedett terhelés		Súly
Modell		Méretek						Sebességértékek [rpm]	Csapágyakkal végzett munka során		Ha görgőkkel dolgozik		Maximális megengedett terhelés
Hengeres külső átmérő	Gömb alakú külső átmérő	D	d	B	R	r1,r2 min		min -1	Dinamikus terhelés	Statikus terhelés	Dinamikus terhelés	Statikus terhelés	Dinamikus terhelés	Statikus terhelés
305700.2Z	305800.2Z	32	10	14	400	0.6	32	13000	7.8	4.5	7.4	4.1	9	12.9	0.062
305700.2RSR	305800.2RSR	32	10	14	400	0.6	32	8500	7.8	4.5	7.4	4.1	9	12.9	0.062
305701.2Z	305801.2Z	35	12	15.9	400	0.6	35	11000	10.6	5.9	10	5.2	8.3	12	0.078
305701.2RSR	305801.2RSR	35	12	15.9	400	0.6	35	7300	10.6	5.9	10	5.2	8.3	12	0.078
305702.2Z	305802.2Z	40	15	15.9	400	0.6	40	10000	11.9	7.1	11.1	6.4	12.2	17.6	0.1
305702.2RSR	305802.2RSR	40	15	15.9	400	0.6	40	6500	11.9	7.1	11.1	6.4	12.2	17.6	0.1
305703.2Z	305803.2Z	47	17	17.5	400	0.6	47	9000	14.6	9	13.8	8.3	19.3	27.5	0.16
305703.2RSR	305803.2RSR	47	17	17.5	400	0.6	47	6000	14.6	9	13.8	8.3	19.3	27.5	0.16
306702.2Z	306802.2Z	47	15	19	400	1.0	47	10000	17.7	10.3	14.6	9.2	12.5	18.4	0.15
306702.2RSR	306802.2RSR	47	15	19	400	1.0	47	6500	17.7	10.3	14.6	9.2	12.5	18.4	0.15
305704.2Z	305804.2Z	52	20	20.6	400	1	52	8000	19.5	12.5	18.2	11	17	18.4	0.15
305704.2RSR	305804.2RSR	52	20	20.6	400	1	52	5300	19.5	12.5	18.2	11	17	18.4	0.15
306703.2Z	306803.2Z	52	17	22.2	400	1.0	52	9500	21.1	12.5	17.2	11	15.5	22.2	0.2
306703.2RSR	306803.2RSR	52	17	22.2	400	1.0	52	6300	21.1	12.5	17.2	11	15.5	22.2	0.2
305705.2Z	305805.2Z	62	25	20.6	400	1	62	7000	21.2	14.6	19.9	13.4	30.5	44	0.32
305705.2RSR	305805.2RSR	62	25	20.6	400	1	62	4500	21.2	14.6	19.9	13.4	30.5	44	0.32
306704.2Z	306804.2Z	62	20	22.2	400	1.1	62	9000	24.5	15.8	21.1	14.5	27	29	0.34
306704.2RSR	306804.2RSR	62	20	22.2	400	1.1	62	6000	24.5	15.8	21.1	14.5	27	29	0.34
305706.2Z	305806.2Z	72	30	23.8	400	1	72	6000	29.6	21.2	27.6	18.6	34	49	0.49
305706.2RSR	305806.2RSR	72	30	23.8	400	1	72	4000	29.6	21.2	27.6	18.6	34	49	0.49
306705.2Z	306805.2Z	72	25	25.4	400	1.1	72	7900	32.5	21.6	27.5	19.5	34.5	39	0.5
306705.2RSR	306805.2RSR	72	25	25.4	400	1.1	72	5200	32.5	21.6	27.5	19.5	34.5	39	0.5
305707.2Z	305807.2Z	80	35	27	400	1.1	80	5300	39	28.5	35.1	24	31	44	0.65
305707.2RSR	305807.2RSR	80	35	27	400	1.1	80	3500	39	28.5	35.1	24	31	44	0.65
306706.2Z	306806.2Z	80	30	30.2	400	1.1	80	6200	45.5	31.5	36.5	26.5	43.5	53	0.67
306706.2RSR	306806.2RSR	80	30	30.2	400	1.1	80	4100	45.5	31.5	36.5	26.5	43.5	53	0.67
305708.2Z	305808.2Z	85	40	30.2	400	1.1	85	5000	50	37.5	34.5	22.5	208.8	36	0.75
305708.2RSR	305808.2RSR	85	40	30.2	400	1.1	85	5000	50	37.5	34.5	22.5	208.8	36	0.75
306707.2Z	306807.2Z	90	35	34.9	400	1.5	90	5100	56	39.5	44.5	33	39.5	66	0.95
306707.2RSR	306807.2RSR	90	35	34.9	400	1.5	90	2400	56	39.5	44.5	33	39.5	66	0.95
306708.2Z	306808.2Z	100	40	36.5	400	1.5	100	4700	69	49.5	56	42	70	84	1.2
306708.2RSR	306808.2RSR	100	40	36.5	400	1.5	100	4700	69	49.5	56	42	70	84	1.2

Ningbo DHK Precision Bearing Co., Ltd.

0+

Éves munkatapasztalat

0+

Vevőszolgálat

0+

Szabadalmaztatott technológia

BIZONYÍTVÁNY

A DHK megszerezte az IATF16949 minőségbiztosítási rendszer tanúsítását és az ISO14001 környezetirányítási rendszer tanúsítását, és a DHK egy nemzeti csúcstechnológiai vállalkozás.

Legfrissebb hírek

Hogyan teljesítenek a tolóerős gömbgörgős csapágyak nagy igénybevételű, nagy axiális terhelésű alkalmazásokban?

2024-12-02 Ipari hírek

Nyomós gömbgörgős csapágyak Kifejezetten jelentős axiális terhelések kezelésére tervezték, így előnyben részesített megoldást jelentenek a nehéz ipari alkalmazásokban, ahol az axiális erők va...

TÖBB

Hogyan kezelik a négysoros hengergörgős csapágyak a radiális és axiális terheléseket egyszerre?

2024-11-25 Ipari hírek

A legfontosabb jellemzője Négysoros hengeres görgős csapágyak amely lehetővé teszi mind a radiális, mind az axiális terhelések kezelését, a négy hengeres görgősorból álló elrendezésük. Ezekb...

TÖBB

Melyek a négysoros hengeres görgőscsapágyak használatának fő előnyei nagy igénybevételű alkalmazásokban?

2024-11-18 Ipari hírek

Négysoros hengeres görgős csapágyak Kifejezetten nagy radiális és axiális terhelések egyidejű kezelésére készültek, így ideálisak nagy igénybevételű alkalmazásokhoz. A négysoros hengeres görg...

TÖBB

Milyen típusú gépekben vagy rendszerekben használják leggyakrabban a párosított egysoros kúpgörgős csapágyakat?

2024-11-11 Ipari hírek

Az autóiparban, párosított egysoros kúpgörgős csapágyak gyakran használják kerékagyokban és tengelyegységekben. Ezek a csapágyak elengedhetetlenek a jármű súlyából eredő radiális erők, valam...

TÖBB

Hogyan befolyásolja a gömbgörgős csapágyak belső geometriája teherbíró képességüket?

2024-11-04 Ipari hírek

Az egyik meghatározó jellemzője gömbgörgős csapágyak két sor gördülőelem (jellemzően hengeres vagy hordó alakú görgők) elrendezése, amelyek párhuzamosak a tengellyel. Ez a kialakítás lehetőv...

TÖBB

Melyek a gömbgörgős csapágyak nagy igénybevételű alkalmazásokban történő használatának fő előnyei?

2024-10-28 Ipari hírek

Gömbgörgős csapágyak Úgy tervezték, hogy egyszerre támogassák a nagy radiális és axiális terheléseket, így ideálisak nagy igénybevételű alkalmazásokhoz. Egyedülálló belső geometriájuk, amely ...

TÖBB

Iparági ismeretek bővítése erről a kategóriáról

1: Bevezetés a Kétsoros bütykös görgők

Különféle ipari alkalmazásokban, ahol a sugárirányú terhelések zökkenőmentes átvitele és az üzemeltetési kihívások mérséklése elengedhetetlen, a kétsoros bütykös görgők innovációja kulcsfontosságú megoldásként jelent meg. Ezek a csapágyak, más néven sínhengerek, jelentős elismerésre tettek szert jellegzetes kialakításuknak köszönhetően, amely egyesíti a golyóscsapágyak és a hengergörgős csapágyak előnyeit.

2: Felépítés és funkcionalitás

A kétsoros bütykös görgők alapvető architektúráját aprólékosan úgy alakították ki, hogy a nagy radiális terhelésekkel, eltolódásokkal és hirtelen lökésterhelésekkel jellemezhető, megerőltető üzemi körülmények között is boldoguljanak. Két párhuzamos gördülőelemsorból, túlnyomórészt hengeres görgőből áll, ezek a csapágyak erejüket egy koronás vagy hengeres külső felülettel rendelkező külső gyűrűből nyerik. Ez a kivételes konfiguráció egyedülálló képességgel ruházza fel őket a terhelés egyenletes elosztására a görgők között, így növelve teherbíró képességüket, miközben minimalizálja a súrlódási erőket.

A kétsoros bütykös görgők különféle gépi elrendezésekbe való integrálásának megkönnyítése érdekében a külső gyűrűt úgy tervezték, hogy egy menetes csapot vagy egy integrált tengelyt foglaljon magában. Ez a zseniális tulajdonság nem csak a csapágyakat sajátos stabilitással ruházza fel, hanem az állítható pozicionálás kényelmét is biztosítja, így különösen alkalmassá válik a precíz beállítást igénylő alkalmazásokhoz. Ezenkívül egy kifinomult tömítőmechanizmust aprólékosan integráltak a szennyeződések behatolása elleni védelem és az alapvető kenőanyagok visszatartásának elősegítése érdekében. Ez megerősíti ezeknek a csapágyaknak a hosszú élettartamát és megbízhatóságát, megőrzi optimális teljesítményüket a teljes működési életciklusuk során.

3: Előnyök és alkalmazások

Előnyei Kétsoros bütykös görgők :

Megnövelt teherbírás: A kétsoros bütykös görgők egyik kiemelkedő tulajdonsága abban rejlik, hogy az egysoros társaikhoz képest lényegesen nagyobb radiális terhelést tudnak elviselni. Ez a megnövekedett kapacitás a jelentős terhelések elviselésére nélkülözhetetlen olyan esetekben, amikor a gépek jelentős erőkkel vagy dinamikus terhelésváltozásokkal küzdenek.

Eltérés kompenzációja: A kétsoros bütykös görgők sokoldalúsága leginkább abban mutatkozik meg, hogy képesek kezelni a tengely és a rögzítőszerkezet közötti eltolódásokat. Ez a benne rejlő rugalmasság létfontosságú előnyként szolgál azokban az alkalmazásokban, ahol a pontos igazítás elérése vagy megőrzése eredendően kihívást jelent.

Tartósság és hosszú élettartam: A kétsoros bütykös görgők robusztus és bonyolultan megtervezett felépítése páratlan tartóssággal ruházza fel őket, még a legrosszabb működési környezetben is. Ennek eredményeként ezek a csapágyak az olyan iparágakban találják meg a rést, mint a mezőgazdaság, az építőipar, az anyagmozgatás és az autóipar, ahol a szennyeződéseknek és a zord körülményeknek való kitettség mindent átható.

Alkalmazásai Kétsoros bütykös görgők :

Anyagmozgató berendezések: A kétsoros bütykös görgők elterjedt megvalósítása szembetűnő az anyagmozgatási rendszerekben, beleértve a szállítószalagokat, a vezetőgörgőket és a nagy teherbírású berendezések támasztómechanizmusait. Mind a radiális, mind az axiális terhelések elviselésében való jártasságuk nélkülözhetetlenné teszi őket a terhelések hatékony szállításához és igazságos elosztásához.

Építőipari gépek: Az építőipari gépek szektora, amely magában foglalja a kotrógépeket, darukat és tömörítőgépeket is, széles körben alkalmazza a kétsoros bütykös görgőket, hogy megkönnyítse a különböző alkatrészek forgó és lineáris mozgását. Jelentős terhelések elviselésére való képességük és az eltolódások kiküszöbölésére való alkalmasságuk együttesen hozzájárul e gépek hatékonyságához és megbízhatóságához.

Nyomda- és csomagolóipar: A nyomtatási és csomagolási területen, ahol a mozgás pontossága és következetessége a jó minőségű nyomatok megkérdőjelezhetetlen előfeltétele, a kétsoros bütykös görgők nélkülözhetetlenek. A görgőkbe, vezetőkbe és adagolórendszerekbe való stratégiai integrációjuk biztosítja az anyagok akadálytalan és pontos szállítását, ezáltal javítva az általános kimeneti minőséget.
